如何選購



SL系列機箱型/SY系列儀表型

1:一段溫控 2:一段緩升緩降功率控制 3:三段控溫
一段功率及上/下限開關控制二方式可選 一段功率控制 一段上/下限開關控制   主控型(可各段自動延時控制) 從控制(外部切換恒溫溫度)無自動延時
機箱型:SLBE-1
儀表型:SYBE-1
機箱型:SLB-9
儀表型:SYB-9
機箱型:SLE-8
儀表型:SYE-8
機箱型:SLB-7
儀表型:SYB-7
三段功率控制 三段上/下限開關控制 三段功率控制 三段上/下限開關控制
機箱型:SLB-3
儀表型:SYB-3
機箱型:SLE-2
儀表型:SYE-2
機箱型:SLB-5
儀表型:SYB-5
機箱型:SLE-4
儀表型:SYE-4



ST-1系列光纖型/ST-2系列非光纖
1:一段溫控 2:四段控溫
一段功率及上/下限開關控制二方式可選 一段功率控制 一段上/下限開關控制 主控型(可各段自動延時控制) 從控制(外部切換恒溫溫度)無自動延時
光纖型:STBE-1-1
非光纖:STBE-1-2
光纖型:STB-9-1
非光纖:STBE-9-2
光纖型:STE-8-1
非光纖:STE-8-2
四段功率控制 三段上/下限開關控制 四段功率控制 三段上/下限開關控制
光纖型:STB-3-1
非光纖:STB-3-2
光纖型:STE-2-1
非光纖:STE-2-2
光纖型:STB-5-1
非光纖:STB-5-2
光纖型:STE-4-1
非光纖:STE-4-2


一: 型號中帶字母B的,是閉環功率控制功能,由被控制設備啟動端(常開,常閉,公共),開啟設備工作,再由本機閉環功率控制端口(A,B,C),輸出根據溫度實際情況,自動輸出變化的電壓.調節設備功率,分兩線或三線接法.
(1)兩線接法: 如: 0-5V,0-10V,10-0V等,(根據客戶設備實際控制電壓設置),兩線制直接控制設備,一條接被控制設備電壓輸入線,另一條接設備控制電源地,(即紅外線機器與設備共0V).
(2): 三線制控制, 有A,B,C,三條線, 其中B線接被控設備最大功率電壓,如高中頻加熱設備功率電位器中心抽頭,C線接被控設備最小功率電壓, B,C兩電壓引入紅外線機器處理后,再返回被控設備實觀控制.
(3): 請注意: 兩種方式不同的是: 三線制控制的好處是, 設備最大功率可以調整, 缺點是接線麻煩.
(4): 再是:由于在實際應用中,測試點很難做到與溫度升得最快點重合,熱量傳導到測試點需要一定的時間,這樣控溫時機被延時, 造成瞬間超溫, 針對這種情況: SL,SY系列特別設有(升溫速度)調整,(請注意:ST-1,ST-2無此功能),當實測溫度接近設定溫度時, 自動降低升溫速度,使升溫到達實定溫度瞬間,盡量熱平衡,避免瞬間超溫,又最大限度不影響生產效率, 0-99可調,出廠為30,為0時此功能無效, 99時升溫速度最慢.

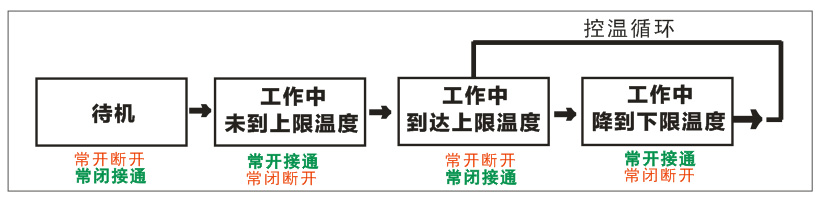

二: 型號中帶E字母的, 是上/下限開關控制,即:當實測溫度達到上限溫度時, 停止加熱, 當實測溫度降到下限溫度時開始加熱,如此反復達到溫度控制,控制端口為機械電磁繼電器,工作時序如下圖:


E多功能報警端口有四種方式可選: 分別是: 上限報警, 上限報警下限復位, 上/下限之間報警, 高于上限或低于下限報警.


三: (參考上圖), (1): 根據需要選擇需一段或多段控溫, 如需要多段控制, 或選擇其中某些段控制, 可選擇多段控制機型. (2):分主控型和從控型, 主控型: 機箱右上角有兩位顯示時間的數碼管, 用于設定該段恒溫時間, 有兩種計時方式, 定溫定時和啟動計時, 定溫定時選中時: 實測溫度上升到設定溫度之前的加熱時間被忽略, 達到設定溫度時才開始到計時; (自動連續工作時, 如該段時間設為00, 則此段忽略, 直接跳過), (3):從控型: 無時間顯示數碼管, 工作時, 由機箱后面板接線盒內, S1,S2,S3 短接實時選擇哪一段控溫, S1,S2,S3均未接通, 默認第一段控溫.

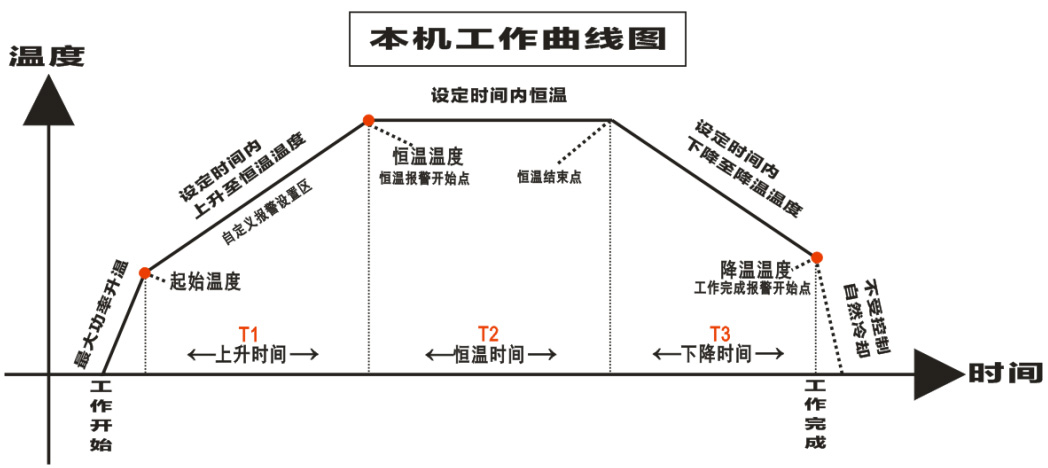

四: SL-7, SY-7兩型號為一段功率, 可緩升緩降控制, 一般用于要求緩慢升溫或緩慢降溫工藝, 控制曲線如下圖:



五: 根據工件材質選擇
(1): 因紅外線測溫屬于表面測溫, 并與發射率有關, 不同材料的發射率都不一樣, 比如: 同一溫度不同材料的物體, 向外輻射紅外線信號能力不一樣, 并與波長, 表面光潔度都有關系, 下列選型參考:
(2): 短波---- 鋼鐵類材料,一般溫度達到500-600度及以上, 表面有形成氧化層, 選短波長的, 常用溫度范圍有: 300-1000℃, 400-1300℃,500-1500℃,600-1800℃,700-2200℃, 但留意, 因?yàn)殇撹F類材料剛開始加熱時, 溫度較低時,表面還是光亮的, 此時300-500度內也誤差較大,可能溫度偏低很多,直到表面形成氧化層后才會正常, 優點是性價比高.
(3): 中波---如鋁/錫/銅/或低溫光亮的鐵鎳等,及合金類光亮材料,由于表面是光亮的, 一般選用中波長的,常用溫度范圍有: 100-800℃, 這類工藝短波和長波一般都不適合使用. 缺點造價較高.
(4): 長波--- 主要用于如石墨, 或非金屬等黑色材料, 且目標比較大的物體,常用溫度范圍有: 0-900℃ ,由于此型號不是同軸/或會聚激光瞄準,是兩點交叉瞄準, 加上距離系數僅12:1, 所以不適合小目標.

六: 特殊工藝要求可按客戶要調整相關參數,請咨詢.
